Dos cables se amarran juntos en C y se cargan como indica la figura. Determine la tension en a) el cable AC, b) el cable BC.
Como tenemos 3 fuerzas, hacemos uso de la regla del triángulo
Determinación de los ángulos α y β
α = arc tan (.5 m /.525 m)
α = 43.6º
β = arc tan (.3 m /.4 m)
β = 36.86 º
Determinación de TAC y TBC
Proyección
Ley de senos
sen 80.46º/3 KN = sen 46.4º/TAC
TAC = 2.2 KN
sen 80.46º/3 KN = sen 53.14º/TBC
TBC = 2.43 KN
P 2.48

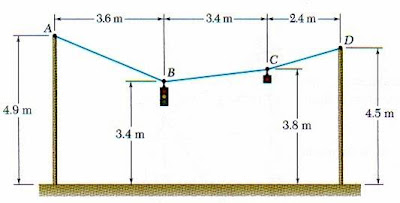

Dos semaforos se cuelgan temporalmente de un cable como se muestra en la figura. Si el semáforo colocado en B pesa 300 N, determine el peso del semáforo en C.

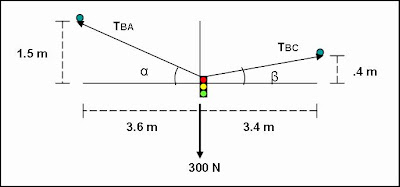

Diagrama de cuerpo libre
α = arc tan (1.5/3.6) = 22.619º
β = arc tan (0.4/3.4) = 6.7º
Ley de senos
sen 29.31º/300 N = sen 83.3/TBA
TBA = 608. 6 N
y luego que?!! cual es el peso del semaforo???!! o indicalo pork no lo veo
ResponderEliminaryo me que de igual
ResponderEliminarpara resolver este ejercicio hay qe realizar dos DCL
ResponderEliminarEsa es solo la tensión de BA, falta la de BC que se utiliza en el otro DCL solo que en dirección opuesta para poder calcular el peso de C :/
ResponderEliminarEste comentario ha sido eliminado por el autor.
ResponderEliminarteniendo las TENCIONES Y ANGULOS
ResponderEliminarhaga el sistema , sumatoria F=0
a mi me dio 66.148 newtons
Eliminaramigo me podrias ayudar con el ejercicio 2.43 explicandome por favor
ResponderEliminarAmigo solo sacaste la tension en el segmento AB, todavía te falta sacar la tensión del segmento BC, y después así sacar las componentes rectangulares del punto C, para sacar Cy (que es lo que pide el problema).
ResponderEliminarEl peso del semámoro C, obviamente no es la tension AB, ni tampoco la BC, es sólo la componente rectangular Cy.
Ayudame
EliminarCuánto te dio Cy?
EliminarEl verdadero peso del semáforo en el punto C (o la componente rectangular Cy) es igual a 66.05 N
ResponderEliminara mí me dio 88,38 N
Eliminarme salió 97.6 y esa es la verdadera respuesta
ResponderEliminardisculpen, la molestia, alguien me puede decir en que libro viene ese problema?
ResponderEliminarpor que el 1.5y el .4 ?
ResponderEliminar4,9-3,4=1,5 Y 4,9-4,5=0,4
EliminarDisculpen, alguien me podria decir el nombre del autor del libro porfa vor
